晋中雷电冲击发生器冲击数字采集测量系统软件有如下功能和特点：?软件根据不同的操作打开不同的窗口，操作简单；?简洁的自动设置示波器的功能，为普通用户提供了方便；?可获取并保存高压冲击试验（以及其他类似试验）中的各种瞬态波形，并可在波形显示窗口中随意压缩、展开、移动波形；?可测量雷电全波、雷电截波、陡波、操作波、变压器类操作波、防雷器件残压波、冲击电流方波、冲击电流指数波以及变压器示伤波形等各种波形中的主要参数，如峰值电压/电流、波头时间、波尾时间、截断时间、上升/下降时间、10％(或90％)脉冲宽度、反峰系数等等，并通过IEC1083-2的考核；?波形成图功能可将当前波形显示窗口内显示的波形制成jpg格式的图形文件；?双时基功能；?极性自动切换功能；?波形的注释功能可在波形的数据和图形中插入用户对该波形的注释。?试验记录功能可在用户保存波形的同时自动生成试验记录。?软件的打印功能可直接将波形窗口中显示的波形直接送至打印机打印。
晋中雷电冲击发生器冲击电压发生器成套试验设备技术方案一、适用范围本发生器适用于220KV以下空气间隙、电力电缆及附件、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波、截波、陡波等冲击电压试验。二、使用条件海拔高度： ≤1000m环境温度： -15℃～＋45℃相对湿度：≤90％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力：8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波波形畸变率10％Un4.4同步范围不小于20％4.5同步放电失控率：＜2％4.6本体电感 55μH4.7点火范围10％-Un4.8充电电压不稳定度 ＜±1.0％4.9充电电压与基准电压的偏差 ＜±1.0％4.10电压利用系数：负荷电容为1000PF以下时，标准雷电波的电压利用系数≥90％，负荷电容为3000PF以下时，标准雷电波的电压利用系数≥85％， 4.11用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，可连续运行。
<晋中>天正华意电气设备有限公司 良心厂家晋中口碑好晋中雷电冲击发生器 冲击电压控制设备1.概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。使用条件1.海拔高度不超过1000米2.环境温度：－10℃～40℃3.环境湿度：相对湿度不大于85％4.无导电尘埃和腐蚀性气体5.接地线尽可能的短、粗且回路一点接地2.符合标准GB7449电力变压器和电抗器的雷电冲击和操作冲击的试验导则GB1094.3电力变压器第三部分 绝缘水平和绝缘试验GB/T 高压输变电设备的绝缘与配合GB/T 16927.高电压试验技术 部分 一般试验要求GB/T 16927.2高电压试验技术 第二部分 测量系统GB/T 16896.1高电压冲击试验用数字记录仪ZBF 24001冲击电压试验实施细则GB/T11920 电站电气部分集中控制装置通用技术条件GB/T191包装储运图示标志DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统DL/T 848.高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3高压试验装置通用技术条件 第3部分：无局放试验变压器DL/T 848.5试验装置通用技术条件 第5部分：冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。
晋中雷电冲击发生器 连接方法（1）单独使用I号升压器（试验电压≤30KV）连接方法图3 （连线图）连线说明：用本产品随机配备的一根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。（2）I号升压器和II号升压器串联使用（试验电压≤80KV）连线方法图4 （连线图）连线说明：用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。2、操作程序(1) 开机。(注意:每次开机前都要对试品充分放电，升压过程中需要停机时请先按停机键，再用电源开关)开机前请将升压器上的排气孔旋松，升压过程可能会有少量油溢出，是正常现象。按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设限界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。(2) 设置限定参数 图5（设定界面）在图5所示的设限界面上，可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定，按确定键选择。
<晋中>天正华意电气设备有限公司 良心厂家晋中口碑好
晋中雷电冲击发生器波头(前)电阻、波尾电阻均采用板形结构，无感绕制，其自感2.5H(减小电感的目的是为了增大负载容量，对于特大容量的负载（如大于5000PF）此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。)，接头均为弹簧压接力式；(6)波头(前)、波尾电阻支架可以由四支电阻同时并联，波头(前)、波尾电阻长度相等，可通用，且每一级都设有存放多余的调波电阻及短路杆的位置；用短路杆插接可方便使发生器串联运行；(7) 全套配有7.1 雷电波头电阻2套；7.2 波尾电阻1套；7.3充电电阻1套（备用1只）；(8)级球隙采用双边异极性触发，级至第二级球隙均采用三间隙球隙点火，同步误动率或拒动率不大于2％；同步范围≥20％。(9)各级球隙距离由电动机驱动作直线调整，控制系统指示对应球距的充电电压，传动结构带有上下限位开关；(10)球隙距离可在控制系统上手动或自动调节；(11)本体可每二级或三级并联使用，并联连接杆采用统一接插件，方便换接。设备上能搁置多余的调波电阻而不影响电气性能；(12)每级试验存放调波电阻和连接杆的托架；(13)各级采用二端密封绝缘筒，密封性能良好；(14)各级间均采取防晕措施，在整套充电过程中不会出现明显电晕。(15)级间绝缘及机械支撑能够承受100kV直流电压而不产生放电。(16) 发生器顶部装有均压罩。
<晋中>天正华意电气设备有限公司
良心厂家晋中口碑好
<晋中>天正华意电气设备有限公司
晋中雷电冲击发生器 ★升压器号设定：如果使用I号升压器单独升压，升压器号设定为I号（此时试验电压设定≤30KV），如果使用I号升压器和II号升压器串联升压，升压器号设定为I＋II号。★频率有四种选择：0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz。★试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压)它规定了我们所要升至的试验电压。仪器升至接近这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。★电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。一般情况下电压保护值由系统自动设定比试验电压高2-4KV。★电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出，进行停机操作 一般情况下电流保护值由系统自动设定。★定时修改范围：0-60分。它规定了试验时间的长短。单位为分钟。★F表示输入电压频率。 ★可以存储打印20组历史数据。以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。按退出键显示20组历史数据，将光标移到“启动试验电压”按确定键，仪器进入图6所示的升压界面。图6（升压画面）自动升压自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间（几分钟）将电压升至设定值。在升压过程中，按停机键，仪器将切断电压输出，回到开始画面。当升压值接近设定值时出现图7图7此时按“上下”键1秒钟，微调电压，可多次调整，调整到设定值时按“确定”键1秒钟，出现图8，仪器开始计时，计时结束后自动打印试验报告。回到开始画面，放电结束后关机再开始下一次测量。
<晋中>天正华意电气设备有限公司
<晋中>天正华意电气设备有限公司
良心厂家晋中口碑好
<晋中>天正华意电气设备有限公司
良心厂家晋中口碑好
晋中雷电冲击发生器主要部件1、充电部分(1)采用恒流充电装置；(2)采用油浸式充电变压器，次级电压85kV，额定容量5千伏安；(3)采用2DL-200kV/200mA的高压整流硅堆反向耐压200kV，平均电流0.2A，高压整流硅堆安装在充电变压器前面，可倒换充电电压极性；(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上；(5)采用双边对称恒流充电方式；(6)自动控制时，恒流充电装置在10％～额定充电电压范围内，实际充电电压与整定电压偏差不大于±1％，充电电压的不稳定性不大于±1％，充电电压的可调精度为1％；(7)直流电阻分压器2只，采用50kV，300M，油浸式金属膜电阻.低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；(8)自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器短路并经保护电阻接地；(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻，自动接地开关和绝缘支柱等安装在一个底盘上；2.本体部分(1)主体结构形式采用四柱结构，由4只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成1级，主体设备为2级，组成组合塔式结构，各级逐级叠装，拆装检测方便，整体结构稳定；(2) 本体采用不对称恒流充电方式，恒流调压，从零至整定电压连续可调，点火放电瞬间充电电源自动关断，每级额定电压100kV；(3)本体绝缘支柱2级塔式结构.每级包括2台MWF50-1.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等，所有同步放电球均装在封闭的绝缘内，通过控制台可手、自动调节球隙 (4)单台脉冲电容为1.00.05F，直流工作电压50kV，电容器电感0.2H，复合膜油浸绝缘，电容器在正常的工作状态和工作环境下，电容器出线套管能够承受垂直拉力15kg，同时保证不损坏和渗漏油；
<晋中>天正华意电气设备有限公司
良心厂家晋中口碑好
晋中雷电冲击发生器检测设备测试系统技术方案3.1、使用条件海拔高度： ≤1000m环境温度： -15℃～＋50℃相对湿度： ≤85％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力： 8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波波形畸变率＜5％地震烈度：地震基本烈度值为6度。3.2、依据标准GB/T 16927.1-1997《高电压试验技术 部分 一般试验要求》GB/T 16927.2-1997《高电压试验技术 第二部分 测量系统》YD／T 5098-2001《通信局（站）雷电过电压保护工程设计规范》GB/T 17626.5-1999 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》GB311.1-1997高压输变电设备的绝缘配合GB1094.3 电力变压器第三部分 绝缘水平和绝缘试验GB/T16896.1-1997高电压冲击试验用数字记录仪ZB F24 001-90冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表DL/T 848.5-2004 高压试验装置通用技术条件 第5部分 冲击电压发生器DL/T846.1-2003 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统JB/T563-1993 耦合电容器及电容分压器订货技术条件JB/T8169-1999 耦合电容器及电容分压器所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。3.3、方案编制说明本套设备主要是为满足10KV以下的变压器 互感器 开关柜 套管等等电气设备的雷电全波和截波波形试验。 设备全套基本配置有充电装置、冲击电压发生器本体、冲击弱阻尼电容分压器、截波装置等控制、测量装置。
<晋中>天正华意电气设备有限公司 良心厂家晋中口碑好

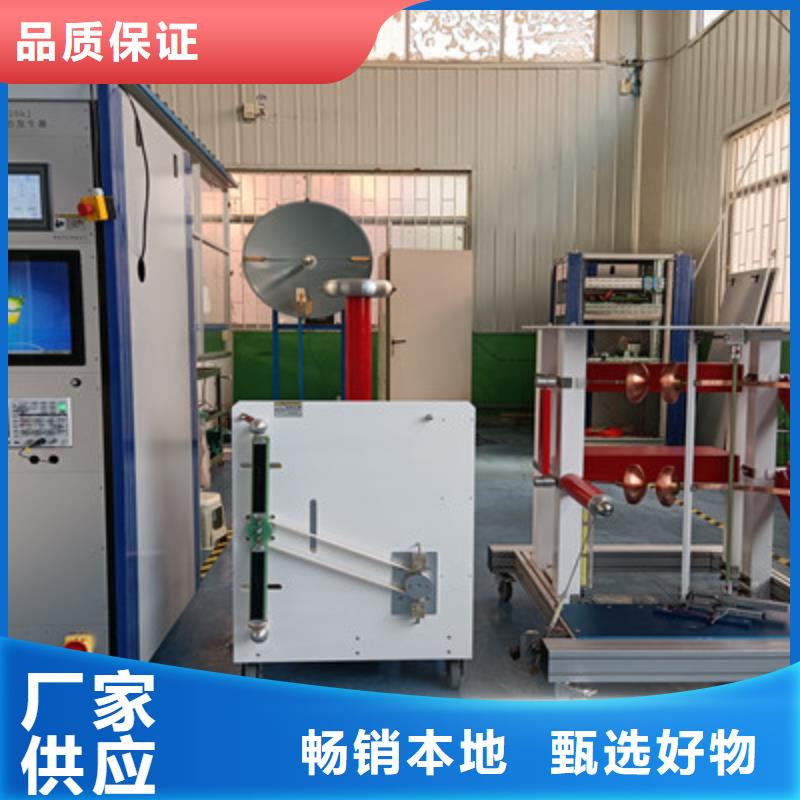

晋中雷电冲击发生器冲击电压发生器试验设备组成本技术资料是为变压器 电抗器 开关柜 套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由THDY-300kV/15kJ冲击电压发生器本体、ZD-100kV直流充电装置、DF-300kV400PF弱阻尼电容分压器、ICM -3000计算机测量、触摸屏控制系统等组成。4.1、结构特点（含直流充电装置） THDY--300kV/15kJ冲击电压发生器本体结构采用四柱H结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为2级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。4.2所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围。 4.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 4.4 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统：电容器的高压端各有一套自动接地装置，当停止充电或按下紧急停止按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式，充电电压为100kV。手动、自动控制调压，从零至100KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化充电装置，外形简洁、美观。4.7 冲击发生器本体尺寸：高1826.5＊宽1680＊长2860(单位：mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。
<晋中>天正华意电气设备有限公司
晋中雷电冲击发生器 设备操作须知本设备为特殊的高电压设备，为确保人身和设备正常运行，操作和使用此设备的人员都必须具有一定的高电压知识和高电压试验技术，且懂得高电压试验的知识，在阅读本说明书，熟悉该高压电试验设备后，看懂有关电路，根据要求准确调整好回路元件，方可进行试验。?试验进行前，将接地棒从发生器移开且把试区门关闭。合上主电源。?开始试验时，如启动后主电源无电，则检查急停开关和连锁开关；?按“开始试验”按钮打开接地装置，有充电电流而没有电压，检查是否在发生器上有不正常接地。?冲击电压发生器应用金属网隔开，防止试品的暴裂，伤害人员。若要换调元件，需要用接地棒短接电容器，确保电容器上无剩余电荷。?放电电极定期清洁、更换。充电变压器定期常规试验。电容器需要定期测量电容量和介损。?进入本体区域，必须用接地杆将充电电容上的剩余电荷释放，电容器连接端上均需要放电各点反复多次直至任何一段未见到明显火花尤其要注意的是，检查高压部件时接地杆必须始终挂在需要检查的位置上.?更换试品时将接地棒接触到试品非接地端，确保人员接触到的部位接地。?高电压试验须至少两名操作人员方可进行，禁止单人进行操作实验。?在整个实验过程中，严谨操作人员远离设备，时刻注意设备运行状况。?有任何故障或异常现象，立即停止试验，并做好异常现象记录，联系我们。?。7.维护须知1.日常维护程序a、应定期清洁。建议一周一次。b、检查绝缘是否良好c、检查电气连接是否有不良。d、地线是否连接完好。e、检查接线端子有无松动现象，各电气连接接触是否良好。2.长期停放时的维护保养措施长期停放时，应注意绝缘、防潮、防锈等；长期停放后重新使用，应对电气性能进行检测，尤其是绝缘和接地，合格后方可使用。
晋中雷电冲击发生器 冲击电压发生器距离如下表所示：额定电压(kV)主要技术参数5.1额定级电压100kV，充电电流15A5.2输出电压波形5.2.1在不同额定电压下 和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。5.2电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.755.3使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。六、设备组成七、使用方法：准备工作选择合适容量、电压的电源。按本体三围图合理将设备安装就位。按控制台说明书正确接好每一根线。7.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。开机前准备工作发生器各部分绝缘和球隙表面的灰尘、污垢、潮气。将手动接地棒放到方便操作。3检查控制测量系统且将控制、测量系统调整预置好(参照“控制台说明书”)。重复查7项。5关闭试区大门及防护门。不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。调波方法冲击电压发生器雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。检查冲击发生器充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。根据波头电容估算波头电阻值和波尾阻值。7.3.1.3将估算合适的波头电阻和波尾电阻接入本体。根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过300V。在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。冲击电压波形调节方法分析由于冲击电压测试设备中冲击电容量一般是固定的，因此调整电压波形只能采用调节电阻的方法。增加电阻阻值，电压波形出现的情况是电压峰值降低，波前时间变小，波尾时间变长减小电阻阻值，电压波形出现的情况是电压峰值增加，波前时间变大，波尾时间变短，反峰幅值变大。一般而言通过变化电阻阻值，影响较大的是电压峰值；波头和波尾时间略有影响，但是这种影响不是根本性的；?充电电压：一般情况下，充电电压不能超过电容器额定电压；
晋中雷电冲击发生器 冲击电压发生器距离如下表所示：额定电压(kV)主要技术参数5.1额定级电压100kV，充电电流15A5.2输出电压波形5.2.1在不同额定电压下 和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。5.2电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.755.3使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。六、设备组成七、使用方法：准备工作选择合适容量、电压的电源。按本体三围图合理将设备安装就位。按控制台说明书正确接好每一根线。7.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。开机前准备工作发生器各部分绝缘和球隙表面的灰尘、污垢、潮气。将手动接地棒放到方便操作。3检查控制测量系统且将控制、测量系统调整预置好(参照“控制台说明书”)。重复查7项。5关闭试区大门及防护门。不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。调波方法冲击电压发生器雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。检查冲击发生器充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。根据波头电容估算波头电阻值和波尾阻值。7.3.1.3将估算合适的波头电阻和波尾电阻接入本体。根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过300V。在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。冲击电压波形调节方法分析由于冲击电压测试设备中冲击电容量一般是固定的，因此调整电压波形只能采用调节电阻的方法。增加电阻阻值，电压波形出现的情况是电压峰值降低，波前时间变小，波尾时间变长减小电阻阻值，电压波形出现的情况是电压峰值增加，波前时间变大，波尾时间变短，反峰幅值变大。一般而言通过变化电阻阻值，影响较大的是电压峰值；波头和波尾时间略有影响，但是这种影响不是根本性的；?充电电压：一般情况下，充电电压不能超过电容器额定电压；
